ITI Engineering Drawing First Year

ITI Engineering Drawing First Year Learn Topic Wise Online, आईटीआई में प्रथम वर्ष के लिए सभी इंजीनियरिंग ट्रेड्स के लिए इंजीनियरिंग ड्राइंग विषय कॉमन होता है जिसकी परीक्षा NCVT द्वारा ऑफलाइन मोड में संस्थान स्तर पर आयोजित होती है। सही स्टडी मटेरियल तथा अभ्यास की कमी के कारण हर वर्ष कई अभ्यर्थी इस परीक्षा में सफल नहीं हो पते है। Ncvt Online के द्वारा ITI Engineering Drawing 1st Year के सभी टॉपिक्स में से परीक्षा उपयोगी स्टडी मटेरियल यहां पर उपलब्ध करवाया जा रहा है, जिसके अभ्यास से अभ्यर्थी इंजीनियरिंग ड्राइंग विषय में निश्चित ही सफलता प्राप्त करेंगे।

Engineering Drawing First Year - Learn Topic Wise Online

Engineering Drawing First Year Exam में 3 से 4 प्रश्न पूछे जाते है, अधिकतर प्रश्न निचे दिय गए टॉपिक्स में से ही होते है।
  1. Hand tools and measuring tools free hand Drawing | हस्त टूल और मापक टूल फ्री हैंड ड्राइंग
  2. Geometric compositions | ज्यामितीय रचनाएँ
  3. Lettering and numbering | अक्षरांकन एवं नंबर अंकन
  4. Dimensioning | विमांकन
  5. Orthographic projection from isometric projection | आइसोमेट्रिक प्रोजेक्शन से ऑर्थोग्राफिक प्रोजेक्शन


Topic-1. Hand tools and measuring tools free hand drawing

टूल्स की फ्री हैंड स्केचिंग में मुक्त हाथ से बिना निश्चित नाप के पेन्सिल द्वारा टूल की आकृति बनानी होती है। यहां पर Ncvt की पिछली परीक्षाओ में पूछे जा चुके टूल्स अभ्यास के उपलब्ध करवाय जा रहे है जिनको अभ्यर्थी अपनी ड्राइंग शीट में बनाने का अभ्यास करे।

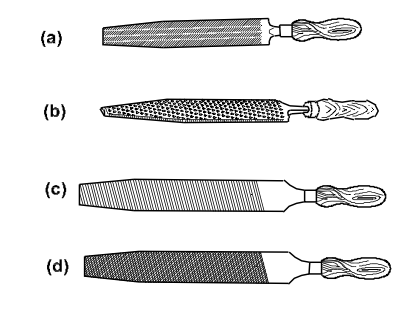

Q1. Draw Files with free hand sketching
(a) Curved cut file       (b) Rasp cut file
(c) Single cut file         (d) Double cut file
Ans1.
Files with free hand sketching

Q2. Draw free hand drawing - (a) Center punch (b) Scriber

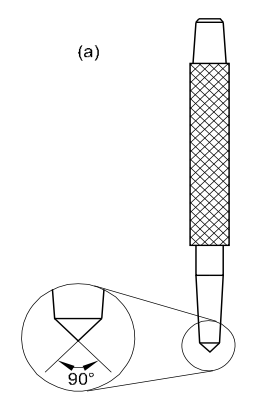

Ans2. (a) Center punch
Center punch

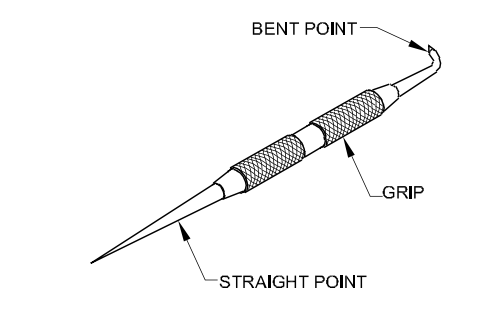

Ans2 (b) Scriber


Q3. Draw free hand drawing -
(a) Ball pein hammer (b) Open end spanner

Ans3. (a) Ball pein hammer
Ball pein hammer

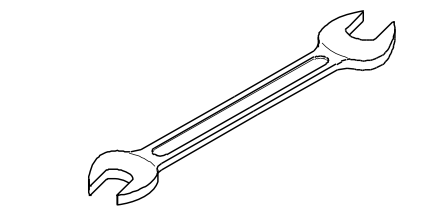

Ans3. (b) Open end spanner
Open end spanner

Q4. Draw free hand drawing of (a) Try square (b) Standard wire gauge

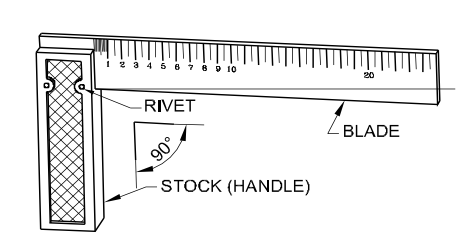

Ans4. (a) Try square
Try square

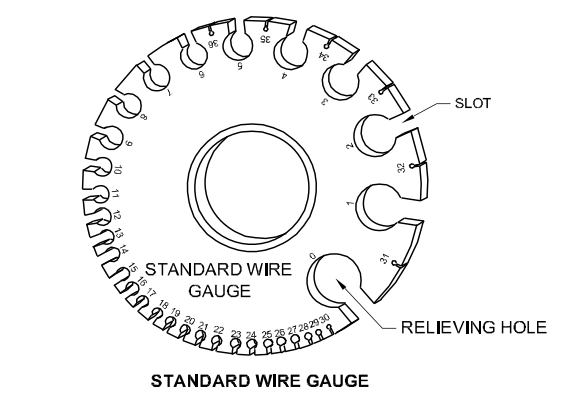

Ans4. (b) Standard wire gauge
Standard wire gauge

Q5. Draw free hand drawing of (a) Micrometer (b) Cutting plier (c) Chisel

Ans.5(a) Micrometer
Micrometer

Ans.5(b) Cutting plier
Cutting plier
Ans.5(c)
Chisel


Q6. Draw free hand drawing of (a) Vernier caliper (b) Screw driver (c) Hexagonal nut

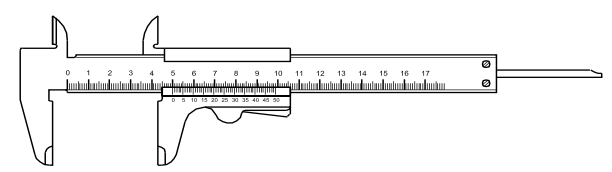

Ans.6(a) Vernier caliper
Vernier caliper

Ans.6(b) Screw driver
Screw driver

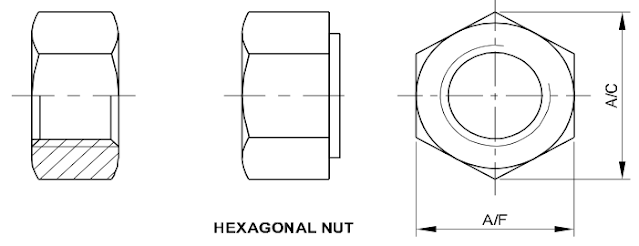

Ans.6(c) Hexagonal nut
Hexagonal nut

Q7. Draw free hand drawing of (a) Snap Had Rivet (b) Pan Had Rivet (c) Rawl Plug Tool

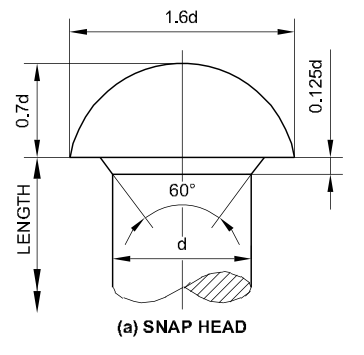

Ans.7(a) Snap Had Rivet
Snap Had Rivet

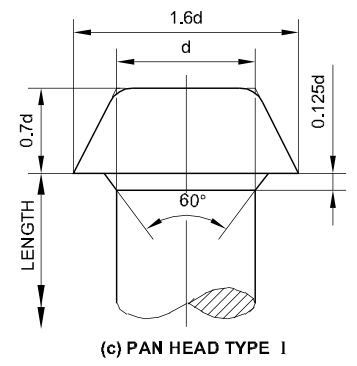

Ans.7(b) Pan Had Rivet
Pan Had Rivet

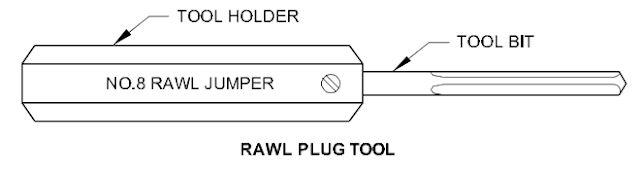

Ans.7(c) Rawl Plug Tool
Rawl Plug Tool


Q8. Draw free hand drawing of (a) Outside caliper (b) Inside caliper (c) Hexagonal bolt

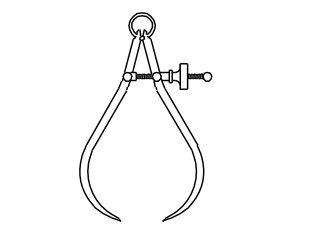

Ans.8(a) Outside caliper
Outside caliper

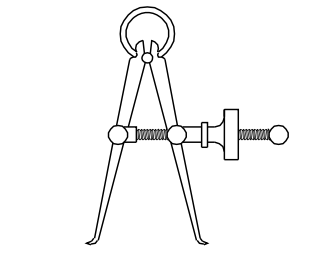

Ans.8(b) Inside caliper
Inside caliper

Ans.8(c) Hexagonal bolt
Hexagonal bolt



Topic-2. Geometric Compositions Drawing

ज्यामितीय रचनाओं की ड्राइंग प्रश्न में दी गई माप एवं बनाने की विधि के अनुसार बनाई जाती है, एक ही प्रकार की रचना को बनाने की विधि अलग-अलग हो सकती है। अभ्यर्थी इस बात का ध्यान रखे की प्रश्न में जिस विधि से बनाने के लिए कहा गया हो उसी के द्वारा बनाय। प्रश्न में यदि किसी भी विधि का उल्लेख नहीं हो और केवल ऑब्जेक्ट का नाम दिया गया है तब किसी भी विधि से ड्राइंग बनाई जा सकती है। अभ्यास के लिए Geometric Drawing से सम्बंधित महत्वपूर्ण प्रश्न यहां पर उपलब्ध करवाय जा रहे है।

Q1. Draw an Ellipse by four center method Major axis 80mm, minor axis 40mm.
Ans.
Ellipse four center method

Q2. Draw an Ellipse with Major axis 60mm, minor axis 30mm.
Ans.
Ellipse

Q3. Draw a Pentagon with inscribed polygon diameter is 60 mm
Ans.
Pentagon with inscribed polygon

Q4. Draw a Pentagon with circumscribed polygon diameter is 50 mm
Ans.
Pentagon with circumscribed polygon

Q5. Draw a Hexagon with arc method diameter is 64 mm
Ans.
Hexagon with arc method

Q6. Draw a Semi-circular method heptagon radius is 20 mm
Ans.
Semi-circular method heptagon

Q7. Redraw the given drawing according to dimension (all dimension are in mm)
Ans.
square block drawing

Q8. Redraw the given block according to dimension (all dimension are in mm)
Ans.
block drawing

Q9. Draw a Hexagonal Pyramid with 40mm width and 80mm height
Ans.
Hexagonal Pyramid

Q10. Draw a Hexagonal prism with 20mm width and 30mm height
Ans.
Hexagonal prism

Q11. Draw a cone with 40mm diameter and 70mm height
Ans.
cone

Q12. Draw a Cylinder with 20mm diameter and 40mm height
Ans.
Cylinder with 20mm diameter


Topic-3. Lettering and numbering Drawing

अक्षरांकन में A से Z तक के अक्षर तथा नंबरिंग में 0 से 9 तक के नंबर बनाने होते है। अक्षरांकन और नंबरिंग ड्राइंग को समझने के लिए हमें स्ट्रोक(Stroke), स्टाइल (style) तथा अनुपात (ratio) के बारे पता होना चाहिए।

स्ट्रोक (Stroke) :- यह टर्म अक्षर की मोटाई को प्रदर्शित करती है, अक्षर सिंगल स्ट्रोक (signal stroke) या डबल स्ट्रोक (double stroke) में लिखे जाते है।



स्टाइल (style) :- यह अक्षरों को लिखने का तरीका होता है ड्राइंग में अक्षरों को लिखने के लिए दो स्टाइल उपयोग होती है - (1) वर्टीकल स्टाइल (vertical style) इसमें अक्षर 90 डिग्री पर खड़े लिखे होते है (2) इंक्लाइंड स्टाइल  (inclined style) इसमें अक्षर 75 या 60 डिग्री पर तिरछे लिखे होते है


अनुपात (ratio) :- यह अक्षर की ऊंचाई तथा चौड़ाई के बीच का अनुपात होता है। जैसे - 7:5 यहां पर ऊंचाई 7mm और चौड़ाई 5mm है।

Q1 Draw A to Z signal stroke latter and 0 to 9 signal stroke number with inclined style in radio 7:6
Ans.
signal stroke latter

Q2 Draw A to Z double stroke latter with vertical style in height radio 7:5
Ans.
double stroke latter



Topic-4. Dimensioning (aligned, unidirectional)

विमांकन (Dimensioning) में किसी ऑब्जेक्ट की माप को एलाइन्ड (aligned) अथवा यूनिडायरेक्शन (uni-direction) में प्रदर्शित करना होता है। विमांकन एक प्रकार से ऑब्जेक्ट की माप को सही से दर्शाने का तरीका है। विमांकन से सम्बंधित महत्वपूर्ण प्रश्न अभ्यास के लिए यहां पर उपलब्ध करवाय जा रहे है।

Q.1 Draw the given cover plate and place the dimensions in the Aligned system.cover plate

Ans.
dimensions in the Aligned system

Q.2 Draw the given profiled sheet metal and place the dimensions in the Aligned system.
profiled sheet metal

Ans.
dimensions in the Aligned system

Q.3 Draw the given profiled sheet metal and place the dimensions in the unidirectional system.
profiled sheet metal

Ans.
dimensions in the unidirectional system

Q.4 Draw the given circle plate and place the dimensions.
circle plate

Ans.
dimensions


Topic-5. Orthographic projection from isometric projection

आइसोमेट्रिक प्रोजेक्शन में तीनो व्यू (Front View, Side view, Plan view) तीन डायमेंशन (3D) में एक साथ जुड़े होते है। ऑर्थोग्राफिक प्रोजेक्शन में तीनो व्यू (Front View, Side view, Plan view) को 3rd एंगल अथवा 1st एंगल प्रोजेक्शन में बनाना होता है तो आइए सबसे पहले इनको समझते है।

3rd angle Orthographic projection :- इस एंगल ऑफ़ प्रोजेक्शन में वस्तु का प्रतिबिम्ब सीधा बनता है तीनो व्यू (Front View, Side view, Plan view) को निचे दिए अनुसार बनाते है।

3rd angle Orthographic projection

1st angle Orthographic projection :- इस एंगल ऑफ़ प्रोजेक्शन में वस्तु का प्रतिबिम्ब उल्टा बनता है तीनो व्यू (Front View, Side view, Plan view) को निचे दिए अनुसार बनाते है।

1st angle Orthographic projection

आईटीआई की परीक्षाओ में इस टॉपिक से सर्वाधिक अंको का एक प्रश्न हमेशा पूछा जाता है अभ्यर्थियों के लिए यहां पर पिछली NCVT परीक्षाओ में पूछे जा चुके प्रश्न अभ्यास हेतु उपलब्ध करवाय जा रहे है।

Q.1 Draw the symbol for 1st angle projection and 3rd angle projection as per bigger diameter is 40 mm
Ans.1
symbol for 1st angle projection and 3rd angle projection


Q.2 Draw Front view, Side View and Plan View in 3rd angle projection of the object
isometric
Ans.2
Orthographic


Q.3  Draw Orthographic views in first angle projection
isometric

Q3 Draw three views of the given block in 3rd angle projection
isometric

Q4 Draw three views of the given block in 3rd angle projection
isometric

Q4 Draw three views of the given block in 3rd angle projection
isometric
